Logique Séquentielle : Analyse d'un Circuit Sequentiel

Exercice Corrige Logique Séquentielle : Analyse d'un Circuit Séquentiel

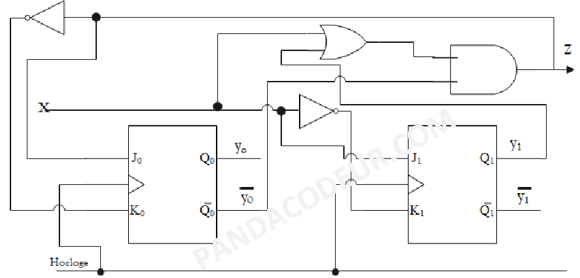

Soit le circuit séquentiel compose des bascules JK suivant :Soit le circuit séquentiel compose des bascules JK suivant :

Donnez les équations des entrées des bascules en fonction de x et y ainsi que l’équation de la sortie z.
Donnez la table de transition de la Bascule J-K et son mode de fonctionnement.
Donnez les équations des états suivants y0n+1 et y1n+1 se servir de l’équation d’états suivants de la bascule J-K :

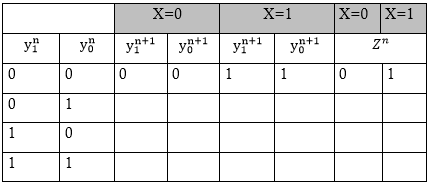

Complétez la Table de transitions des valeurs des états par une lettre indicée : y1y0 = 00 → e0, y1y0 = 01 → e1, y1y0 = 10 → e2, y1y0 = 11 → e3.
Donnez la table d’états et le diagramme d’états de ce circuit.

Correction : Logique Sequentielle
