Exercice 05 | Topologie Réseau, Transfert d'information & Debit

Exercice Topologie Réseau, Transfert d'information & Débit : La GeniusNetworkTechSarl

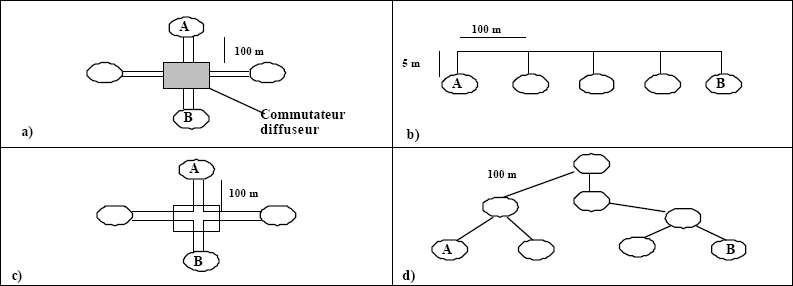

GeniusNetworkTechSarl est une entreprise spécialisée dans le réseau. L'illustration suivante présente différentes architectures de leur réseaux.

1. Rappelez la différence entre les topologies physique et logique.
2.    Pour chaque cas de l'illustration, précisez la topologie physique, la topologie logique ainsi que la distance entre les deux stations.
3.    Comment B sait-il qu'il est le destinataire du message de A ?
Le message de A doit contenir l'adresse de B ou une adresse qui subsume l'adresse de B (par exemple une adresse de diffusion ou de multicast)
4.    Quelle est la longueur totale du circuit c) ?

5. Determiner la bissection de chaque reseau et justifie.

Partie 2 :

1.    Citer quelques types d'informations transmises par les réseaux informatiques.
2.    Quels sont les principaux agents physiques employés pour la transmission de l'information ?
3.    Quel est la plus petite quantité d'information (quantum d'information) ? Quels sont ses multiples, et quelle quantité cela représente-t-il ?
4.    Quelle quantité d'information représente l'image d'une feuille A4 (210 x 297 mm) sur un photocopieur numérique noir et blanc dont la résolution est de 600 points/inch². (1 inch= 25,4 mm) ?

Partie 3 :

Un mouton voyageur doit transporter un paquet de dix disquettes du campus A de l'universite de Dschang  à une société X distante de 20 kms. Chaque disquette contient 1,4 Mo. Le mouton se déplace à travers la ville avec une vitesse moyenne estimée à 30 km/h.

1. Sur cette distance, utiliser un mouton  n'est-il pas une solution obsolète par rapport à l'utilisation d'une ligne téléphonique dont la vitesse de transmission est de 56Kbit/s ?
2. Même question en remplaçant les dix disquettes par un CD-ROM dont la capacité est de 700Mo. Appliquer le même raisonnement que précédemment.
3. Que peut-on retenir de cette petite anecdote ?

Partie 4  :

1. Quel est le type de réseau le plus adapté pour connecter deux sites loca1isés un à Douala et l'autre à Yaoundé ?
2. Quel est le type de réseau le plus adapté pour connecter deux sites loca1isés un à Yaoundé et l'autre à Dschang ?
3. Enumérez les principales différences entre les trois types de réseaux (LAN, MAN et WAN), en termes de (Rayon de couverture, Débit, type réseau).

Partie 5  :

La GeniusNetworkTechSarl possede Cinq noeuds qui doivent être connectés dans un réseau point à point. Entre chaque paire de noeuds le concepteur peut placer soit une voie haute vitesse, soit une voie moyenne vitesse, soit une voie basse vitesse ou soit aucune liaison.

1) Combien de topologies différentes est il possible de réaliser ?
2) Si l’analyse par un ordinateur d’une topologie prend 100ms, combien de temps lui faut-il pour analyser toutes les topologies possibles ?
