Gestion des Examens universitaire | Base de donnée

Exercice Base de Donnee : Gestion des Examens universitaire

on souhaite modéliser un petit système de gestion des examens finaux a l’université. Ce système doit permettre de traiter les informations suivantes.
- département : son nom, le nom de son directeur et ses cours ;
- cours : son titre, son sigle et ses examens ;
- examen : le cours, la session (ex : ”H04”), la date (YYYY-MM-DD), la période (”AM”, ”PM” ou ”soir”) et ses locaux (ex : ”D4-3021”) ;
- local : numéro et nombre de places disponibles ;
- programme : titre et ses cours.

On a les contraintes suivantes :
- un cours peut avoir plusieurs examens ;
- il y a un seul examen final par session pour un cours ;
- un cours appartient à un seul département ;
- un cours peut apparaître dans plusieurs programmes.

Travail à faire :

  1. Produire le modèle entite-association correspondant a ce système.
  2. Produire le modèle relationnelle correspondant a ce système.
  3. Donner les commandes SQL permettant de créer cette Base de donnée.

Solution :

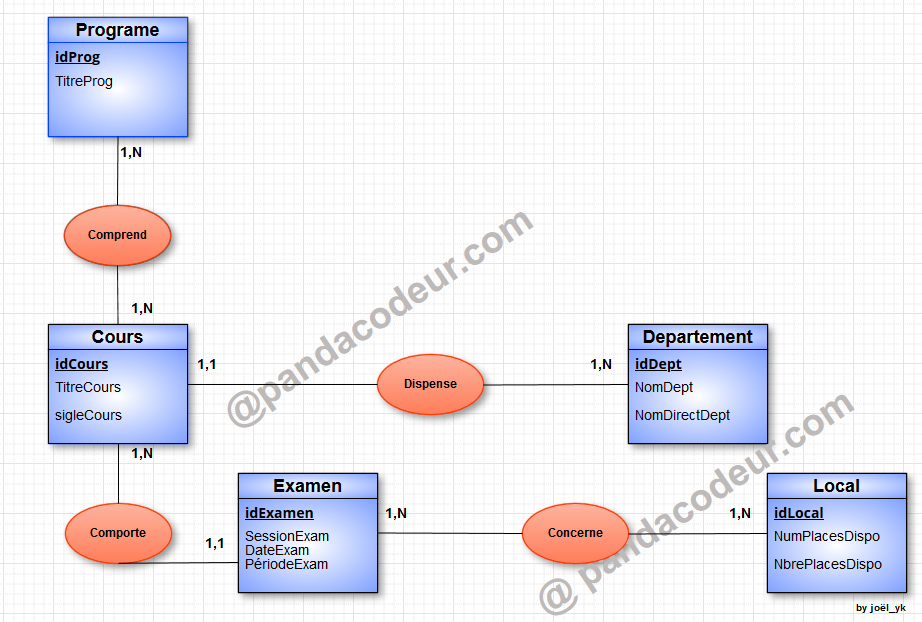

1)Modèle Entité Association :

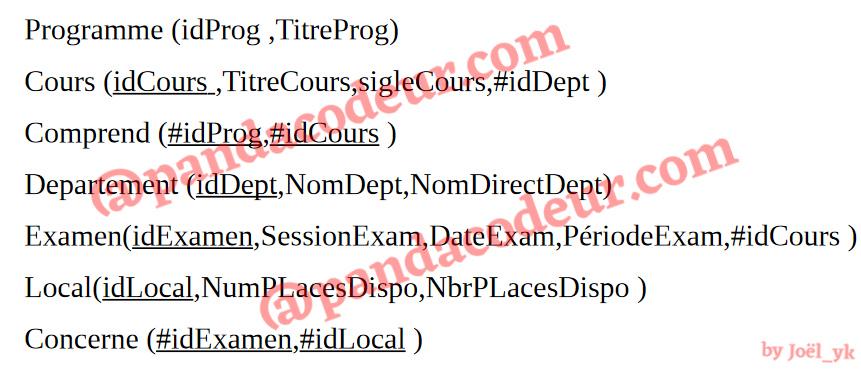

Pandacodeur base de donnee minie systeme by joel yk2)Modèle Logique de données :

Pandacodeur base de donnee1

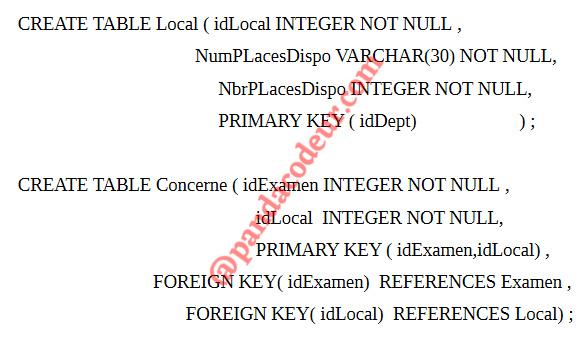

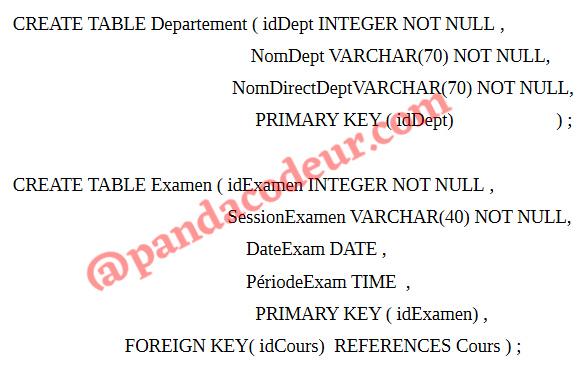

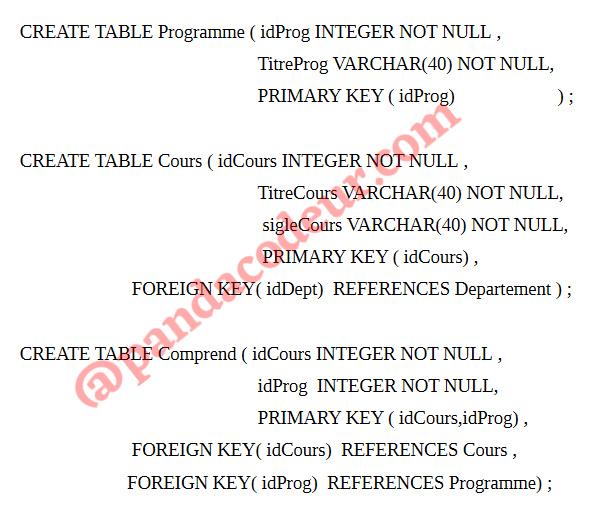

3)Commande SQL pour la création de la Base de données :

Pandacodeur sql1 bdPandacodeur sql2 bdPandacodeur sql3 bd
