Logique Séquentielle : Compteur modulo 7
Exercice Corrige Logique Sequentielle : Compteur modulo 7
On désire réaliser un compteur synchrone modulo 7 à l’aide de bascules JK synchronisées sur front descendant.

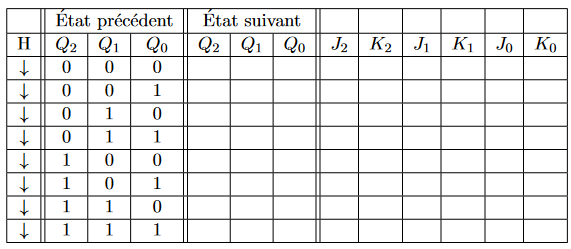

1- Remplissez la table ci-dessus à l’aide de la table de transition.
2- Donnez les équations des entrées J et K des bascules.
3 - Dessinez le schéma logique
Correction Textuelle)
1)
|
|
ETAT PRESENT |
ETAT FUTUR |
ENTREES DES BASCULES |
|
H |
Q2 |
Q1 |
Q0 |
Q2+ |
Q1+ |
Q0+ |
J2 |
K2 |
J1 |
K1 |
J0 |
K0 |
| I |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
β |
0 |
β |
0 |
β |
|
|
0 |
0 |
1 |
0 |
1 |
0 |
0 |
β |
1 |
β |
β |
1 |
|
|
0 |
1 |
0 |
0 |
1 |
1 |
0 |
β |
β |
0 |
0 |
β |
|
|
0 |
1 |
1 |
1 |
0 |
0 |
1 |
β |
β |
1 |
β |
1 |
|
|
1 |
0 |
0 |
1 |
0 |
1 |
β |
0 |
0 |
β |
0 |
β |
|
|
1 |
0 |
1 |
1 |
1 |
0 |
β |
0 |
1 |
β |
β |
1 |
|
|
1 |
1 |
0 |
0 |
0 |
0 |
β |
1 |
β |
1 |
0 |
β |
|
|
1 |
1 |
1 |
β |
β |
β |
β |
β |
β |
β |
β |
β |
2)
- Pour J2
|
Q0 |
00 |
01 |
11 |
10 |
|
0 |
|
|
β |
β |
|
1 |
|
1 |
β |
β |
Pour K2
|
Q0 |
00 |
01 |
11 |
10 |
|
0 |
β |
|
1 |
β
|
|
1 |
β |
β |
β |
|
