Examen Reseau 12

Examinateur :  Mr Joël_Yk

Examen reseau, Configuration reseau.

Question de Mise en Confiance : ATM, OSI .

Exercice 01 : 05 pts - Internet des Protocoles réseaux

  1. Qu’est-ce qu’un protocole ? Quel est le protocole réseau utilisé sur internet ? (1 pt)
  2. A l’aide d’un schéma présentant leurs couches, montrez les relations entre le modèle TCP/IP et le modèle OSI. (1 pt)
  3. Quelles couches du modèle OSI sont-elles responsables des opérations suivantes ? (2 pts)
    • Détection et autocorrection d’erreurs de transmission
    • Transfert de données
    • Détermination de chemin à travers le réseau
    • Synchronisation des échanges
  4. A quoi servent les protocoles FTP et HTTP ? (1 pt)

Exercice 02 : 06 pts - Adressage IPv4

Nb : Pour chaque justification apportée aux questions de cet exercice, la clarté et la précision sont vivement conseillées.

Une des agences d’une entreprise a succursales multiples situées dans diverses villes du Cameroun utilise l’adresse IP 190.30.18.0 et le masque 255.255.240.0. Pour une gestion plus fine des sous réseaux dans cette agence, le responsable informatique désire affecter une adresse IP propre à chacun des 3 sous réseaux qu’il veut créer dans cette agence.

  1. A quelle classe d’adresse appartient l’adresse 190.30.18.0 ? justifiez-vous. (0,5 pt)
  2. Combien de bits est-il nécessaire d’avoir dans la partie réseau pour obtenir le masque 255.255.240.0 ? (0,5 pt)
  3. Donnez la valeur du masque de sous réseau correspondant au nouveau découpage. (1 pt)
  4. Combien de machines chaque sous-réseau de cette agence pourra-t-il comporter et pourquoi ? (1 pt)
  5. Définissez l’adresse de broadcast du sous-réseau numéro 3 (expliquez). (1 pt)
  6. Quelle est la plage des adresses utilisables pour le sous-réseau numéro 2 ? (1 pt)
  7. Quel type de réseau obtient-on en interconnectant les sous-réseaux de cette agence ? (0,5 pt)

Exercice 03 : 09 pts - Configuration Réseau

  1. Sur quelles interfaces du routeur R1 sont respectivement connectés sousRéseau1 et sousRéseau2 ? (1 pt)
  2. Donnez la commande permettant d’obtenir la table arp de Laptop2. (0,5 pt)
  3. L’utilisation de la commande de la question 2) nous donne la table de la figure 2. Pourquoi un tel résultat ? (0,5 pt)
  4. Donnez la commande permettant d’effectuer une diffusion à partir de Laptop2 vers tous les ordinateurs de SousRéseau1. (1 pt)
  5. Un essai de communication avec Laptop0 à partir de Laptop2 fournit les résultats de la figure 3. Que signifie ”TTL” ? A quoi sert-il ? (1 pt)
  6. Quelles passerelles doivent être utilisées respectivement par les paquets issus de SousRéseau1 pour sortir de ce sous-réseaux et ceux de SousRéseau3 pour sortir du SousRéseau3 ? (1 pt)
  7. Précisez les informations à fournir pour une bonne configuration du service DHCP dans le DHCPserver. (2 pts)
  8. Est-il nécessaire de préciser une route à suivre pour l’acheminement des paquets de SousRéseau1 à destination de SousRéseau3 ? Si oui, donnez la commande permettant de créer une telle route. (2 pts)

Solution :

Question de Mise en Confiance : ATM : Asynchronous Transfer Mode, OSI : Open Systems Interconnection. (0,5 *2 = 1pts)

Exercice 01 : 05 pts - Internet des Protocoles réseaux

  1. Qu’est-ce qu’un protocole ? Quel est le protocole réseau utilisé sur internet ? (1 pt)
    • C’est un ensemble de règles et de conventions qui définissent la manière dont les appareils et les systèmes communiquent et interagissent au sein d'un réseau. Ou l’étudiant peut proposer ceci : Un protocole est un ensemble de règles qui définissent comment les données sont formatées, transmises et reçues sur un réseau. 0,5pt
    • Le protocole réseau utilisé sur Internet est le protocole TCP/IP (Transmission Control Protocol/Internet Protocol) c’est une Pile Protocolaire. 0,5pt
  2. A l’aide d’un schéma présentant leurs couches, montrez les relations entre le modèle TCP/IP et le modèle OSI. (1 pt)

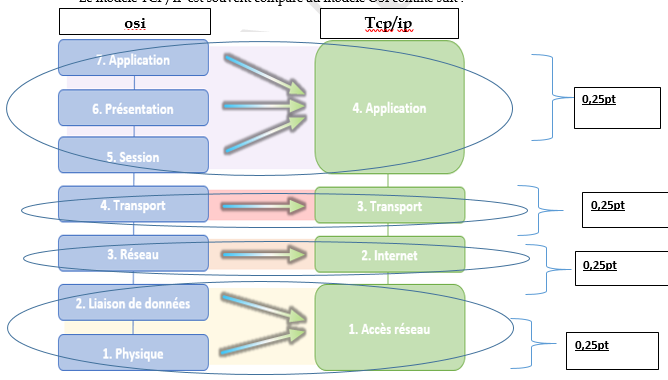

    • Le modèle TCP/IP est souvent comparé au modèle OSI comme suit :
    • Osi tcp ip topologie pandacodeur
  3. Quelles couches du modèle OSI sont-elles responsables des opérations suivantes ? (2 pts)
    • Détection et autocorrection d’erreurs de transmission : Liaison de données (couche 2) 0,5pt
    • Transfert de données : Transport (couche 4) 0,5pt
    • Détermination de chemin à travers le réseau : Réseau (couche 3) 0,5pt
    • Synchronisation des échanges : Session (couche 5) 0,5pt
  4. A quoi servent les protocoles FTP et HTTP ? (1 pt)
    • FTP : File Transfer Protocol
    • il est utilisé pour le transfert de fichiers entre machine distantes, le partage de fichiers entre machines distantes. Permet une indépendance aux systèmes de fichiers des machines clientes et serveur. permettre de transférer des données de manière efficace. 0,5pt
    • HTTP : Hypertext Transfer Protocol
    • Il est utilisé pour le transfert de données hypertexte, utilisé principalement pour l'accès aux pages web. Il s'agit d'un protocole client-serveur, où les navigateurs web (les clients) envoient des requêtes à des serveurs web, et ces derniers renvoient les réponses correspondantes. Les requêtes HTTP sont utilisées pour demander des ressources telles que des pages web, des images, des vidéos, etc., tandis que les réponses contiennent les données demandées. Le HTTP est basé sur une architecture de type client-serveur, et il définit les règles de communication entre les clients et les serveurs web. 0,5pt

Exercice 02 : 06 pts - Adressage IPv4

Nb : Pour chaque justification apportée aux questions de cet exercice, la clarté et la précision sont vivement conseillées.

Une des agences d’une entreprise a succursales multiples situées dans diverses villes du Cameroun utilise l’adresse IP 190.30.18.0 et le masque 255.255.240.0. Pour une gestion plus fine des sous réseaux dans cette agence, le responsable informatique désire affecter une adresse IP propre à chacun des 3 sous réseaux qu’il veut créer dans cette agence.

  1. A quelle classe d’adresse appartient l’adresse 190.30.18.0 ? justifiez-vous. (0,5 pt)
    • Les adresses IP de classe B se situent entre [128.0.0.0 et 191.255.255.255]. Ainsi : L’adresse IP 190.30.18.0 appartient à la classe B. Autre proposition ma Technique pour vite remarquer cela : Nous prenons le 1ER Octet de l’@ip : 190 = 10111110 , la décomposition binaire du premier Octet l’on voit le msb est 10 , ce qui correspond à un msb de Classe B. Nb : Il faut comprendre le réseau les amis.
  2. Combien de bits est-il nécessaire d’avoir dans la partie réseau pour obtenir le masque 255.255.240.0 ? (0,5 pt)
    • Le masque en binaire est 11111111.11111111.11110000.00000000. Ainsi nous avons le masque 255.255.240.0 correspond à 20 bits pour la partie réseau.
  3. Donnez la valeur du masque de sous réseau correspondant au nouveau découpage. (1 pt)
    • Pour créer 3 sous-réseaux, nous avons besoin de 2 bits supplémentaires (2^2 ≥ 3 sous-réseaux), à emprunter dans la partie machine. 11111111.11111111.11111100.00000000. Nb : Sur le site PandaCodeur.com vous aurez bcp d’exercice en réseau qui vont vous permettre à mieux comprendre cela.
    • Nous avons ainsi : Le nouveau masque est 255.255.252.0 (Avec 22 bits a 1).
  4. Combien de machines chaque sous-réseau de cette agence pourra-t-il comporter et pourquoi ? (1 pt)
    • Formule : 2^idHôtes − 2, ou idhôtes est le nombre de bits pour les hôtes.
    • D’après ce qui précède : Il reste 10 bits pour les hôtes (32 - 22 = 10), donc chaque sous-réseau pourra comporter 2^10 − 2 = 1022 machines.
  5. Définissez l’adresse de broadcast du sous-réseau numéro 3 (expliquez). (1 pt)
    • On doit voir le Subnetting de l’étudiant (Plages d’adressage et Tableau d’@ge): donc l’adresse de broadcast est 190.30.15.255.
  6. Quelle est la plage des adresses utilisables pour le sous-réseau numéro 2 ? (1 pt)
    • Toujours vérifier le Subnetting de l’étudiant à la loupe : Sous-réseau numéro 2 : Plage des adresses utilisables est de 190.30.8.1 à 190.30.11.254.
  7. Quel type de réseau obtient-on en interconnectant les sous-réseaux de cette agence ? (0,5 pt)
    • LAN. Nb : justification voir Groupe Genius

Exercice 03 : 09 pts - Configuration Réseau

On considère la topologie réseau suivante :

  1. Sur quelles interfaces du routeur R1 sont respectivement connectés sousRéseau1 et sousRéseau2 ? (1 pt)
    • SousRéseau1 : Fa0/0 0,5pt
    • SousRéseau2 : Fa0/1 0,5pt
  2. Donnez la commande permettant d’obtenir la table arp de Laptop2. (0,5 pt)
    • Commande : ‘arp -a‘
  3. L’utilisation de la commande de la question 2) nous donne la table de la figure 2. Pourquoi un tel résultat ? (0,5 pt)
    • Justification : car Laptop 2 ne communique pas avec les autres PC d’où aucune entrée dans la table ARP. Il faut pratiquer les amis faut comprendre le réseau.
  4. Donnez la commande permettant d’effectuer une diffusion à partir de Laptop2 vers tous les ordinateurs de SousRéseau1. (1 pt)
    • Commande : ‘ping 10.255.255.255 -b‘ // ou ping 10.255.255.255 1pt
  5. Un essai de communication avec Laptop0 à partir de Laptop2 fournit les résultats de la figure 3. Que signifie ”TTL” ? A quoi sert-il ? (1 pt)
    • Réponse(s) : TTL (Time to Live) : C’est un champ dans l’en-tête d’un paquet IP qui spécifie la durée (en nombre de sauts) pendant laquelle le paquet est autorisé à traverser le réseau avant d’être supprimé. Autres Propositions valables de l’étudiant : TTL (Time to Live) : C’est le nombre de routeur de transis. Ou TTL (Time to Live) : C’est la durée de vie du Paquet après chaque traverse d’un routeur.
  6. Quelles passerelles doivent être utilisées respectivement par les paquets issus de SousRéseau1 pour sortir de ce sous-réseaux et ceux de SousRéseau3 pour sortir du SousRéseau3 ? (1 pt)
    • SousRéseau1 : 10.0.0.254 0,5pt
    • SousRéseau3 : ‘148.16.255.254‘ 0,5pt
  7. Précisez les informations à fournir pour une bonne configuration du service DHCP dans le DHCPserver. (2 pts)
    • (Ceci a été fait en TP avec les étudiants bien s’attarder sur les informations qu’ils ont fournies,)
    • Synthèse de Correction => Informations : réponses
    • Pool Name : DHCPserver // 0,25pt
    • Default Gateway : ‘148.16.255.254‘. //0,5pt
    • DNS server : adresses IP des serveurs DNS à utiliser. //0,25pt
    • Start IP Adresse : par exemple ‘148.16.0.3 ‘. //0,25pt
    • Subnet Mask : ‘255.255.0.0‘. //0,5pt
    • Maximum Number of Users : 2 //0,25pt
  8. Est-il nécessaire de préciser une route à suivre pour l’acheminement des paquets de SousRéseau1 à destination de SousRéseau3 ? Si oui, donnez la commande permettant de créer une telle route. (2 pts)
    • Oui champion(ne), il est nécessaire de spécifier une route si les routeurs intermédiaires ne connaissent pas le chemin vers SousRéseau3. 0,5pt.
    • La Commande : 1,5pt
    • ip route @Dest MasqueDest @Passerelle
    • ip route 148.16.0.0 255.255.0.0 192.168.0.1
    • ou
    • ip route 148.16.0.0/16 255.255.0.0 192.168.0.1
