Correction  — Examen Réseau 03

Exercice 1 : Vrai ou Faux (6 pts)

1. L'interconnexion en réseau a permis la diminution des coûts et le gain de temps entre autres → VRAI
   Un réseau permet de partager des ressources (imprimantes, fichiers, internet), ce qui évite de dupliquer le matériel et réduit les coûts. La communication est aussi quasi instantanée.
2. Les câbles à paires torsadées utilisent des connecteurs RJ45 → VRAI
   Le câble à paires torsadées (UTP/STP) est le câble réseau le plus courant. Il se branche avec un connecteur RJ45 (8 broches), qu'on retrouve sur les cartes réseau, switches, routeurs.
3. Lors de la transmission d'un message, le message est converti en bits → VRAI
   Tout ce qui circule dans un réseau numérique (texte, image, vidéo) est converti en suites de 0 et de 1 (bits), car les machines ne comprennent que le langage binaire.
4. Un ordinateur de bureau est encore appelé "Laptop" → FAUX
   Un Laptop (ou portable) est un ordinateur transportable avec écran intégré. Un ordinateur de bureau (Desktop) est fixe, posé sur une table, avec une unité centrale séparée.
5. Une méthode d'accès dépend étroitement de la disposition spatiale des équipements → FAUX
   La méthode d'accès (comment les machines accèdent au canal de communication : CSMA/CD, Token Ring…) dépend de la topologie logique, pas physique. La disposition spatiale définit la topologie physique, pas la méthode d'accès.
6. La topologie logique Ethernet est utilisée dans les topologies physiques en étoile → VRAI
   Aujourd'hui, la quasi-totalité des réseaux locaux utilisent une topologie physique en étoile (reliés à un switch central) mais avec une topologie logique Ethernet (CSMA/CD). Les deux coexistent.
7. La topologie maillée utilise très peu de câbles → FAUX
   C'est exactement l'inverse ! La topologie maillée relie chaque machine à toutes les autres. Pour n machines, le nombre de liaisons est n(n-1)/2, ce qui est très élevé. C'est la topologie qui utilise le plus de câbles.
8. Le réseau d'un bâtiment est appelé réseau domestique → FAUX
   Un réseau dans un bâtiment entier (plusieurs bureaux, étages) est un LAN (Local Area Network). Un réseau domestique désigne le réseau d'une maison (box internet + quelques appareils). Ce n'est pas la même échelle.
9. L'architecture client/serveur distingue un client parmi plusieurs serveurs → FAUX
   C'est l'inverse : dans l'architecture client/serveur, on distingue un ou plusieurs serveurs qui offrent des services à plusieurs clients qui les demandent. Le serveur attend, le client initie la communication.
10. Définir : Congestion, Bande passante, Internet, Ethernet

    Terme	Définition
    Congestion	Surcharge du réseau : trop de données circulent en même temps, provoquant des ralentissements ou pertes de paquets.
    Bande passante	Capacité maximale de transmission d'un canal réseau, exprimée en bits/seconde (bps, Mbps, Gbps).
    Internet	Réseau mondial de réseaux interconnectés utilisant le protocole TCP/IP, permettant l'échange d'informations à l'échelle planétaire.
    Ethernet	Technologie de réseau local (LAN) standardisée (IEEE 802.3), définissant les règles de communication sur câble entre machines.

Exercice 2 : Généralités sur les réseaux (8 pts)

Question 1 — Définir les termes

Question 2 — Intérêt des réseaux informatiques

Les réseaux informatiques présentent plusieurs avantages majeurs :

• Partage de ressources : imprimantes, disques durs, connexion internet accessibles par tous.
• Communication rapide : messagerie, visioconférence, transfert de fichiers instantané.
• Réduction des coûts : une seule imprimante pour plusieurs utilisateurs.
• Centralisation des données : sauvegarde et gestion facilitées.
• Travail collaboratif : plusieurs personnes travaillent simultanément sur les mêmes fichiers.

Question 3 — Ressources partageables dans un réseau

On distingue deux catégories de ressources partageables :

• Ressources matérielles : imprimantes, scanners, disques durs externes, connexion internet.
• Ressources logicielles/données : fichiers, bases de données, applications, messagerie.

Question 4 — Éléments constitutifs d'un réseau

Un réseau est constitué de :

• Équipements terminaux : ordinateurs, smartphones, imprimantes (les machines qui communiquent).
• Équipements d'interconnexion : switch, routeur, hub, répéteur, pont, passerelle.
• Supports de transmission : câbles (RJ45, fibre), ondes radio (Wi-Fi, Bluetooth).
• Logiciels/protocoles : TCP/IP, HTTP, DNS — les règles de communication.
• Carte réseau (NIC) : interface permettant à chaque machine de se connecter au réseau.

Question 5 — Différence topologie physique / logique

Analogies pédagogique : La topologie physique, c'est le plan des routes d'une ville. La topologie logique, c'est la direction que prennent réellement les voitures sur ces routes.

Question 6 — 3 topologies physiques et 3 topologies logiques

Topologies physiques :

• En étoile : toutes les machines reliées à un équipement central (switch).
• En bus : toutes les machines sur un même câble partagé.
• En anneau : les machines forment une boucle fermée.

Topologies logiques :

• Ethernet (CSMA/CD) : une machine écoute avant d'émettre.
• Token Ring : un jeton circulant donne le droit d'émettre.
• Token Bus : jeton sur un bus logique.

Question 7 — Équipements d'interconnexion (6) et leurs rôles

Question 8 — Supports d'interconnexion

Supports filaires :

• Câble à paires torsadées (UTP/STP) avec connecteur RJ45.
• Câble coaxial.
• Fibre optique (monomode ou multimode).

Supports sans fil :

• Ondes radio (Wi-Fi, Bluetooth).
• Ondes infrarouges.
• Ondes micro (liaisons satellitaires).

Question 9 — Différence réseau filaire / sans fil

Question 10 — Catégories de réseaux sans fil et technologies

Question 11 — Architectures réseau : avantages et inconvénients

1. Architecture Client/Serveur
Un ou plusieurs serveurs puissants centralisent les ressources et répondent aux demandes de multiples clients.

2. Architecture Pair-à-Pair (P2P)
Chaque machine est à la fois client ET serveur. Pas d'équipement central.

Exercice 3 : GeniusNetworkTechSARL (6 pts)

Partie 1 — Topologie Bus sans bouchon terminateur

Que se passe-t-il ?
Dans un réseau en bus, le signal électrique se propage dans les deux sens le long du câble. Sans bouchon terminateur (résistance placée aux deux extrémités du câble), le signal arrive en bout de câble et rebondit (réflexion du signal). Ces signaux réfléchis perturbent les autres signaux en circulation, provoquant des collisions et rendant le réseau inutilisable.

Support de communication utilisé : Le câble coaxial (câble BNC, avec connecteurs en T).

Partie 2 — Topologie maillée complète : nombre de liaisons

Rappel de la formule : nbl = n × (n-1) / 2 où n = nombre de machines.

 le nombre exact de machines du 2ème sous-réseau = 7 En regardant le schéma (topologie maillée visible dans le document), on peut estimer n = 7 machines nombre de points.

Pour n = 7 : nbl = (7 × 6) / 2 = 42 / 2 = 21 liaisons.

Partie 3 — Raison du passage à la topologie étoile

La topologie maillée nécessite beaucoup trop de liaisons (15 pour 6 machines). La topologie en étoile n'a besoin que de n liaisons (une par machine vers le switch central), soit 6 liaisons pour 6 machines.
C'est donc une raison économique et pratique : réduction significative du nombre de câbles, donc réduction des coûts et de la complexité d'installation.

Partie 4 — Couche 2 du modèle OSI, trame Ethernet

Rappel du modèle OSI : Le modèle OSI comporte 7 couches. La couche 2 s'appelle la couche Liaison de données.

Rôle de la couche 2 :

• Assurer le transfert fiable de trames entre deux machines directement connectées.
• Gérer l'adressage physique via les adresses MAC.
• Détecter les erreurs de transmission.
• Contrôler l'accès au support (méthode CSMA/CD pour Ethernet).

Équipement de la couche 2 : Le Switch (commutateur).

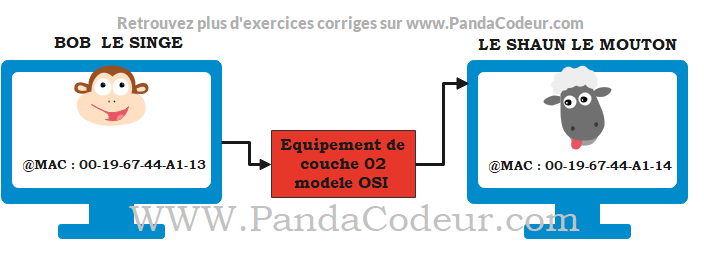

Construction de la trame Ethernet (communication Bob → Shaun)
Données du problème :

• MAC source (Bob le singe) : 00-19-67-44-A1-13
• MAC destination (Shaun le mouton) : 00-19-67-44-A1-14
• Communication unicast (d'une machine vers une seule autre).

Structure d'une trame Ethernet :

Important : En unicast, l'adresse destination est l'adresse MAC individuelle de Shaun. Si c'était du broadcast, on mettrait FF-FF-FF-FF-FF-FF.

Récapitulatif des notions clés à retenir
