Use Case | TD 01
Exercice Corrige Génie Logiciel
Exercice 1:

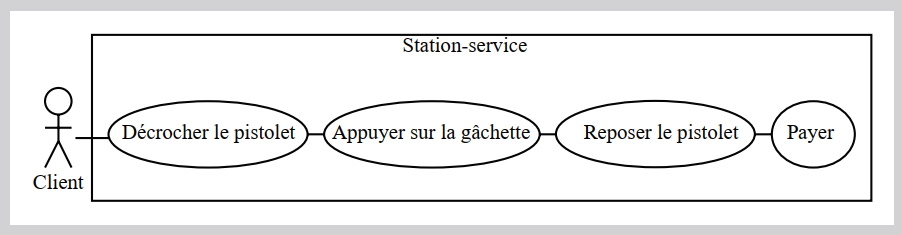

1) Quel est le défaut du diagramme présenté à la figure ci-dessous ?

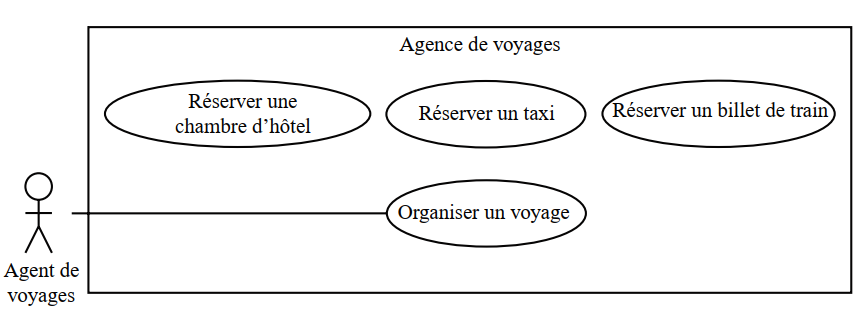

2) Choisissez et dessinez les relations entre les cas suivants :
a) Une agence de voyages organise des voyages où l’hébergement se fait en hôtel. Le client doit disposer d’un taxi quand il arrive à la gare pour se rendre à l’hôtel.
2.b Certains clients demandent à l’agent de voyages d’établir une facture détaillée. Cela donne lieu à un nouveau cas d’utilisation appelé « Établir une facture détaillée ». Comment mettre ce cas en relation avec les cas existants ?
2.c Le voyage se fait soit par avion, soit par train. Comment modéliser cela ?
3) Modélisez avec un diagramme de cas d’utilisation le fonctionnement d’un distributeur automatique de cassettes vidéo dont la description est donnée ci-après. Une personne souhaitant utiliser le distributeur doit avoir une carte magnétique spéciale. Les cartes sont disponibles au magasin qui gère le distributeur. Elles sont créditées d’un certain montant en euros et rechargeables au magasin. Le prix de la location est fixé par tranches de 6 heures (1 euro par tranche). Le fonctionnement du distributeur est le suivant : le client introduit sa carte ; si le crédit est supérieur ou égal à 1 euro, le client est autorisé à louer une cassette (il est invité à aller recharger sa carte au magasin sinon) ; le client choisit une cassette et part avec ; quand il la ramène, il l’introduit dans le distributeur puis insère sa carte ; celle-ci est alors débitée ; si le montant du débit excède le crédit de la carte, le client est invité à régulariser sa situation au magasin et le système mémorise le fait qu’il est débiteur ; la gestion des comptes débiteurs est prise en charge par le personnel du magasin. On ne s’intéresse ici qu’à la location des cassettes, et non à la gestion du distributeur par le personnel du magasin (ce qui exclut la gestion du stock des cassettes).
Correction :
