Exercice UML : Syteme elections legislatives
Exercice UML : Diagramme de déploiement et diagramme de composants
On veut développer un système pour gérer les données des élections législatives. Les élections sont gérées au niveau du ministère de l'Intérieur, des Wilayas et des bureaux de vote. Chaque wilaya dispose d'un ensemble de fiches de candidats en format Word. Ces fiches sont accessibles via un serveur de fichier à partir de terminaux mis à la disposition des électeurs dans chaque bureau de vote. Après fermeture des bureaux de vote à 20h00, un agent de bureau saisit les données de vote sur un terminal à travers une application de saisie centralisée par wilaya. Les données saisies sont stockées directement dans la base de données de la wilaya. À 22h00, les données de chaque wilaya sont répliquées dans la base de données du ministère. Pour des mesures de sécurité, une copie de ces données est stockée dans une base de données clone, hébergée sur une machine séparée. Enfin, les résultats des élections peuvent être accessibles soit au niveau de chaque wilaya soit niveau du ministère (résultat global) à travers des applications spécifiques.

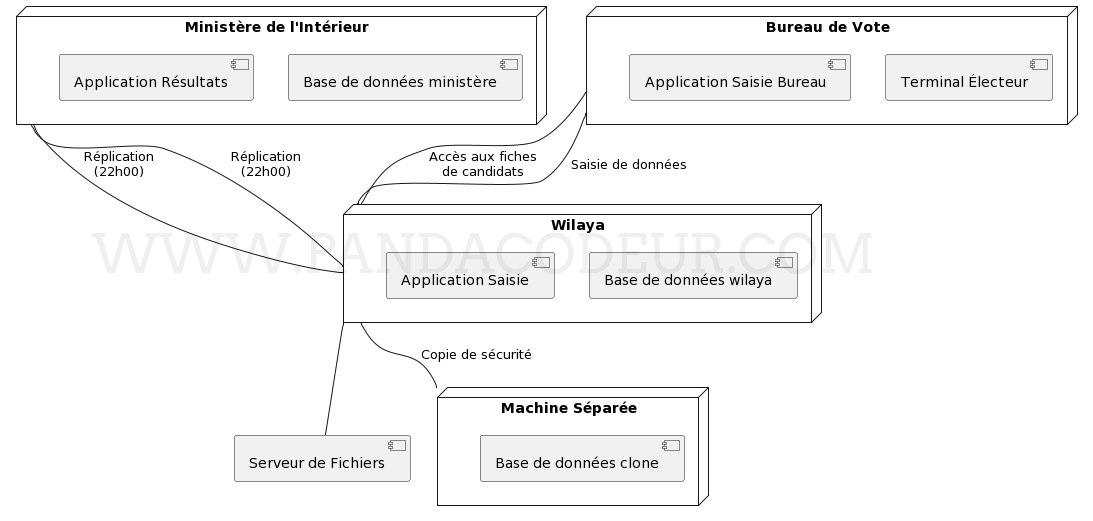

- Elaborer le modèle de configuration matérielle à l’aide d’un diagramme de déploiement UML.

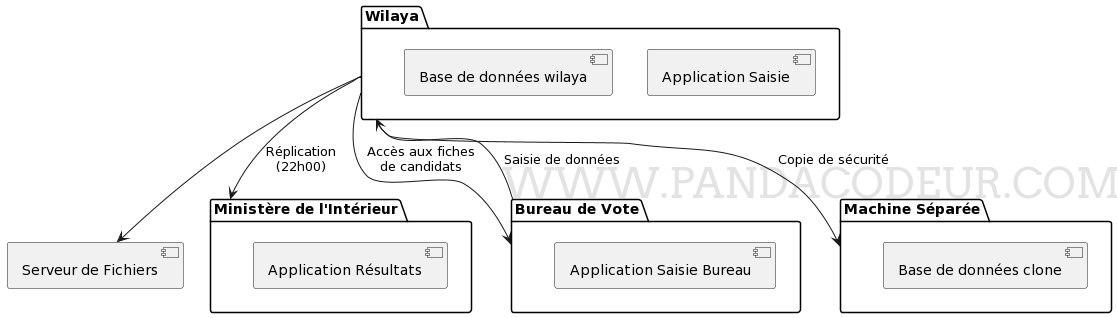

- Elaborer le modèle de configuration logicielle à l’aide d’un diagramme de composants UML.
