EXERCICE CORRIGE CHRONOGRAMME ET BASCULE ( BASCULE JK, BASCULE D)

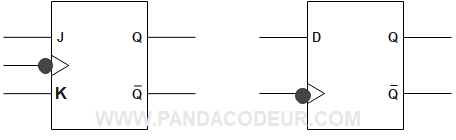

Nous disposons des bascules suivantes : Bascule jk et d pandacodeur



  1. Pour chaque bascule, sur quel front, l’entrée d’horloge est active?

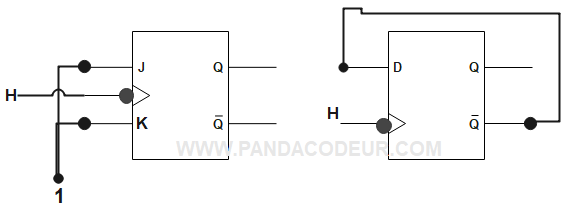

  2. On réalise les 2 configurations suivantes

Bascule jk et d config pandacodeur

  1. On applique à l’entrée d’horloge des bascules le signal d’horloge suivant :

Chronogramme bascules

Tracer le chronogramme obtenu pour chacune des bascules
 Quelle est la fréquence (fQ) de Q par rapport à la fréquence (fH) de H.

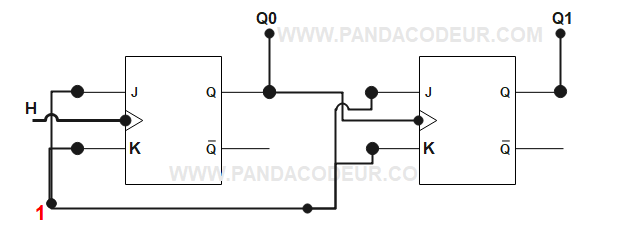

Tracer les chronogrammes de H, Q0 et Q1 pour la figure suivante :

Bascule jk chronogrammeQuelle est la fréquence (fQ1) de Q1 par rapport à la fréquence (fH) de H.
