Logique Séquentielle : Analyse d'un Circuit Sequentiel #2

Exercice Corrige Logique Séquentielle : Analyse d'un Circuit Séquentiel #2

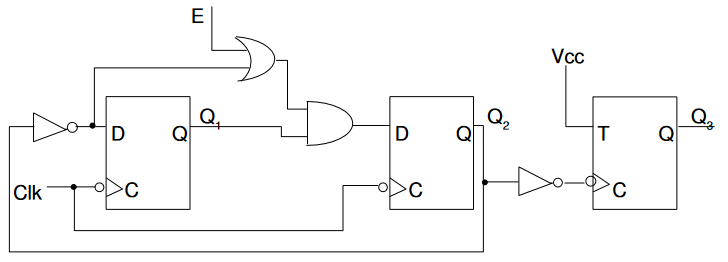

Soit le circuit séquentiel suivant :

Circuit sequentiel t d

  1. Quels sont les différentes bascules présentes sur ce compteur ?

  2. Ce compteur est-il Synchrone ou Asynchrone ? Justifier votre réponse.
  3. Rappeler la table de transition de la bascule D et T.
  4. Donner les équations logiques régissant le fonctionnement du circuit.
  5. Initialement le circuit est dans l'état Q1 = Q2 = Q3 = 0. Il est rappelé que les transitions de ces bascules se font sur le front descendant du signal d'horloge qui leur est appliqué. Donner la suite des états possibles des sorties du circuit en fonction de l'état de l'entrée E (Cas ou E = 0 & Cas ou E = 1).
  6. En examinant les états de chacune des sorties, dire quelle est la fonction de ce circuit.
